2D-САПР · электрические схемы · комплект КД

Чертёж, который
собирается сам

Прикладываете исходники технического проекта и пишете задание словами — программа собирает комплект конструкторской документации по ГОСТ. Дальше вы правите его в привычном редакторе: слои, блоки, привязки, размеры.

Запись экрана программы на реальном проекте
37 листов Э3
за один прогон генерации
90 чертежей
из реальной библиотеки открываются без потерь
4 ошибки КД
нашла сверка там, где их не видели

Обзор

Вся программа за полторы минуты

Генерация комплекта по файлам проекта, сверка документации, правка листа словами, изделие по артикулу и перевооружение релейной защиты. Ролик понятен и без звука — есть субтитры.

Реальные проекты Все схемы в роликах и на скриншотах — из настоящих комплектов, выпущенных для заказчиков. Названия объектов и организаций, номера проектов, фамилии и подписи в штампах скрыты.

Где уходит время

Комплект собирается вручную

Похожий шкаф уже проектировали, но перенести его в новый заказ — значит вычистить чужой объект, подписи, логотипы и перенумеровать клеммы.

Расхождения всплывают поздно

Э3, Э5 и перечни живут отдельно. Несовпадение в номере клеммы обнаруживается на монтаже, а не на вычитке.

Цена рабочего места

Лицензия на тяжёлую САПР стоит как месяц работы инженера, а используется процентов на двадцать.

Возможности

Что умеет РенКАД — на живых примерах

К каждому блоку есть короткий ролик на 30–60 секунд. Нажмите на картинку, чтобы посмотреть.

01

Комплект КД по файлам проекта

Прикладываете папку технического проекта и пишете: «сгенерируй КД шкафа связи». Программа сама разбирает схему внешних соединений, ведомость оборудования и расчёт ИБП.

  • Состав шкафа: 18 элементов, 11 автоматов, 88 соединений
  • На выходе Э3, Э4, Э0, перечни ПЭ3 и ПЭ4
  • Чего нет в исходниках — не придумывает, а спрашивает у инженера

Реальный проект Шкаф связи из выпущенного проекта. Номиналы автоматов и клеммники совпали с комплектом, который инженеры делали вручную.

02

Сверка комплекта

Одна кнопка — и программа сравнивает схему, перечни элементов и таблицы клеммников всего комплекта. Расхождения выводятся списком.

  • Счёт клемм, пропуски и дубли в нумерации
  • Клеммы внешних подключений с Э4 понимает как норму
  • На десяти реальных комплектах — ни одного ложного срабатывания

Реальный проект Пропущенный 39-й номер в клеммнике 4XT2 — настоящая ошибка из выпущенного комплекта, её не заметили при вычитке.

03

Правка листа словами

Выделяете область на листе, отмечаете нужный блок и пишете, что изменить: «переименуй UPS в АКБ», «сдвинь на 5 мм вправо», «замени XT11 на XT12».

  • Меняется только отмеченное — соседние блоки не трогаются
  • Вся правка — одно действие, Ctrl+Z возвращает её целиком
04

Изделие по артикулу

«Нарисуй S200 от ТРЭИ» — программа находит изделие на официальном сайте производителя и читает характеристики.

  • Если распиновки нет в открытом доступе, программа спрашивает клеммы у инженера
  • Выдуманные клеммы хуже вопроса — поэтому она не выдумывает
05

Перевооружение релейной защиты

Старую панель защит на действующей станции меняют на новый шкаф. Каждая существующая цепь — управление, отключение, сигнализация — получает привязку на новом месте.

  • Чёрным — цепи, которые остаются на станции, синим — новый шкаф и его связи
  • Номера клемм и жил — по исполнительным схемам и руководству производителя

Реальный проект Перевооружение защит на действующем энергообъекте. Название станции и шифры документации на листах скрыты.

06

Привычная САПР

Проект — это все листы комплекта в одном дереве. Схемы открываются, листаются и правятся так же, как в nanoCAD и AutoCAD.

  • DWG и DXF — открытие и сохранение без потери масштаба и координат
  • ГОСТ-шрифты SHX из стиля чертежа
  • Настройки, привязки и горячие клавиши — как привык проектировщик

Под капотом

Из чего это сделано

Черчение как в AutoCAD

Лента, слои, примитивы (линия, полилиния, дуга, эллипс, сплайн, текст), обрезка, перемещение, поворот, копирование, блоки, группы, объектная привязка. Переучиваться не нужно.

Размеры по ГОСТ

Линейные, диаметр, радиус, выноски — и чтение, и запись в DXF. На сборочном 1034 распознались все 172 размера.

DWG и DXF без потерь

Открытие и сохранение .dwg/.dxf с сохранением масштаба и координат. Файл возвращается в общий обмен таким же, каким пришёл.

Генерация комплекта

«Собери комплект на шкаф 8 AI, 4 DI, 6 DO» — программа подбирает донора, раскладывает клеммник, проставляет теги приборов и перекрёстные ссылки «лист N» в обе стороны.

Сверка документов

Э3 ↔ Э5 ↔ ПЭ3/ПЭ4: счёт клемм, аномалии нумерации, наличие прибора. Расхождения показываются списком с переходом на лист.

Результат

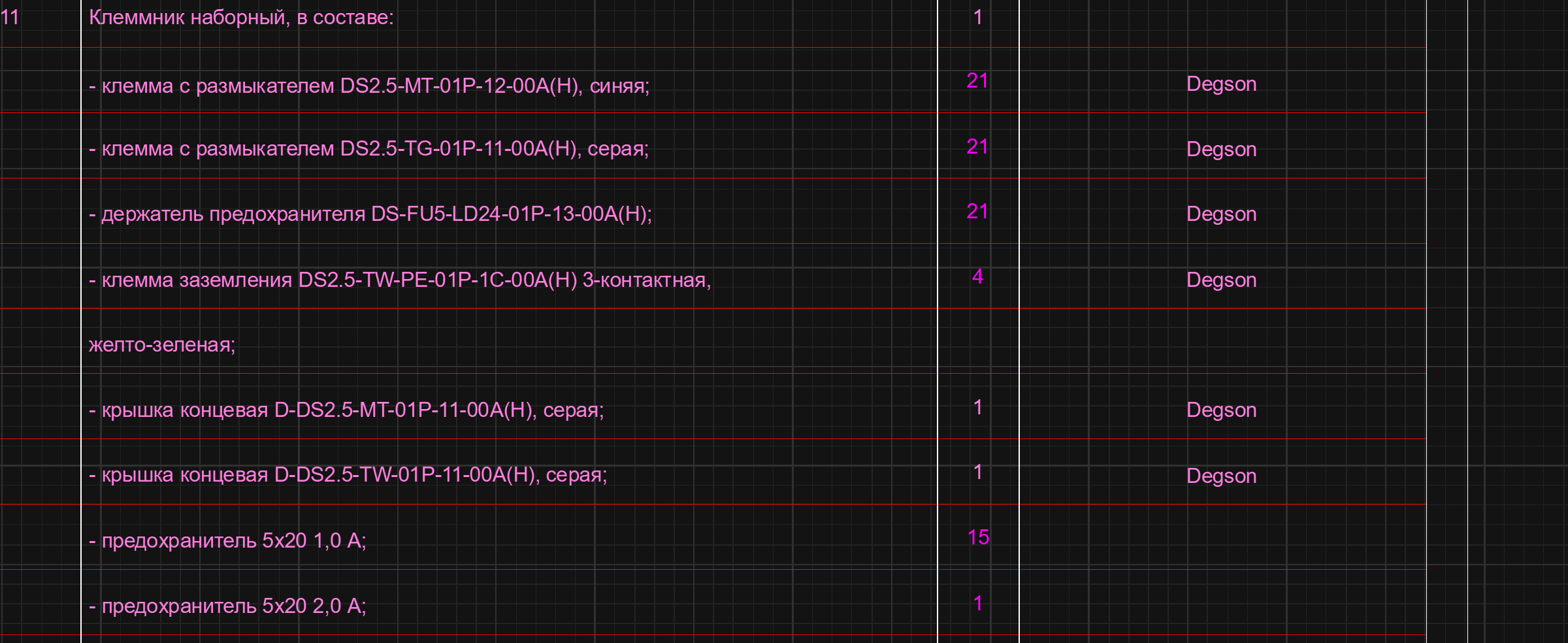

Перечень ПЭ3: до и после

Слева — исходный лист донора. Справа — тот же лист после переноса в новый заказ. Потяните ползунок.

Перечень ПЭ3 после обработки
Перечень ПЭ3 до обработки
ДоПосле
269из 317 блоков сошлись точно при сверке библиотеки
4расхождения — и все четыре оказались реальными ошибками КД
0ложных срабатываний на десяти комплектах

Статус

Что работает уже сейчас

Работает сейчас

  • Генерация КД шкафа по файлам проекта: Э3, Э4, Э0, ПЭ3
  • Сверка комплекта: схема, перечни, клеммники
  • Правка листа словами — по выделенной области
  • Изделие по артикулу — с сайта производителя
  • DWG/DXF, ГОСТ-шрифты SHX, проекты и листы
  • Перевооружение РЗА: новый шкаф на существующих цепях

В первой версии · декабрь 2026

  • Сборочный чертёж и спецификация
  • Проверка по нормативам
  • Интеграции и API

Как работает

Четыре шага

  1. 1

    Описание шкафа

    Номер комплекта или состав каналов обычным русским текстом.

  2. 2

    Подбор донора

    Программа выбирает похожий комплект из библиотеки — без обращения к внешним сервисам.

  3. 3

    Сборка комплекта

    Листы питания, CPU, клеммника и модулей AI/DI/DO с реальными тегами и резервом.

  4. 4

    Правка и сверка

    Открываете на холсте, доводите руками, жмёте «Сверка» — программа показывает расхождения.
